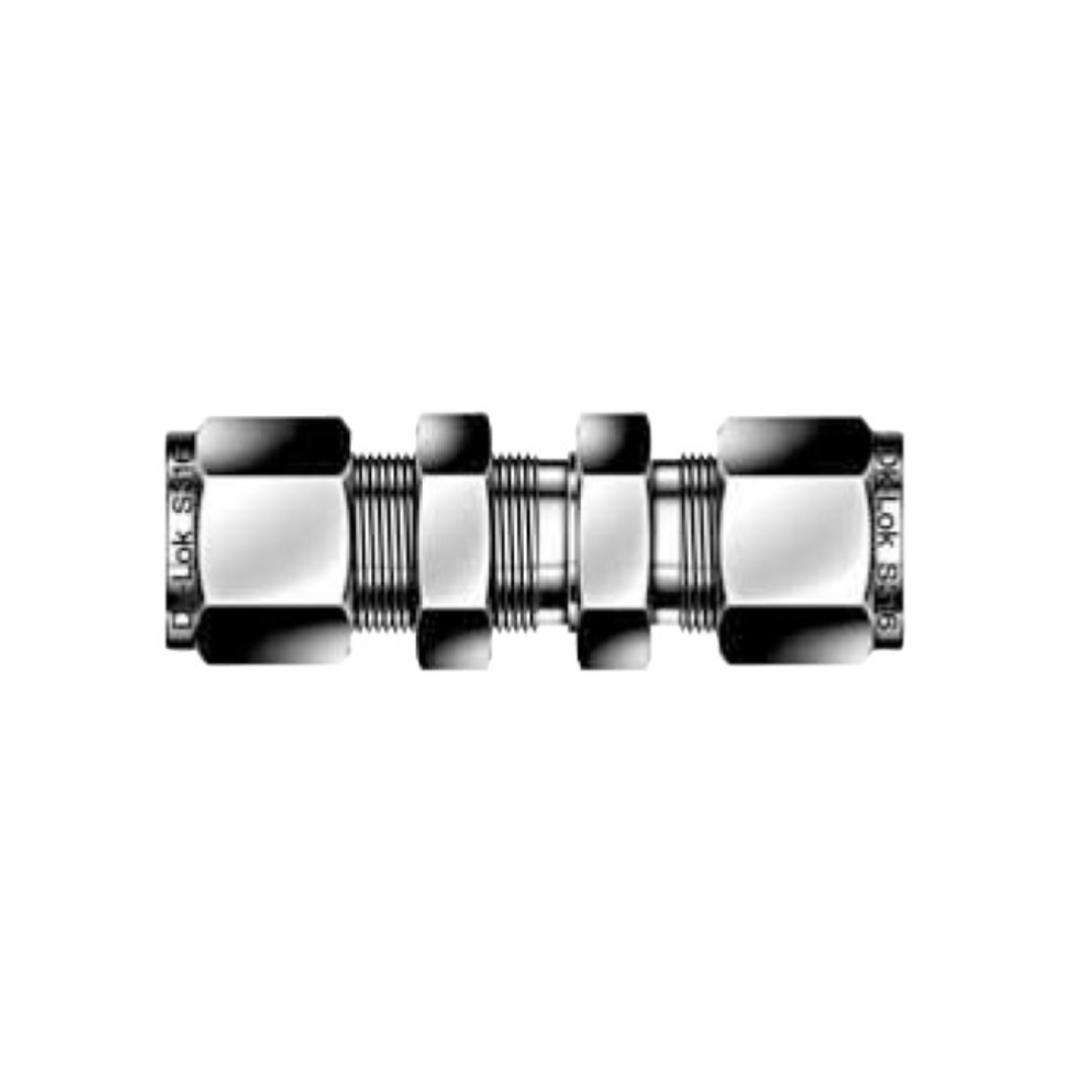

Straight Bulk Head Tube Fittings
Product
|
Material
|
D - Tube O.D.
|
E - Min.
|
h - Width Across Flat
|
L1
|
l
|
---|
Stainless Steel 316/316L | 1/16 in 1.6 mm | 1.3 mm | 5/16 in 7.9 mm | 17.3 mm | |||
Stainless Steel 316/316L | 1/8 in 3.2 mm | 2.3 mm | 1/2 in 12.7 mm | 31.2 mm | |||
Stainless Steel 316/316L | 3/16 in 4.8 mm | 3.0 mm | 9/16 in 14.3 mm | 32.0 mm | |||
Stainless Steel 316/316L | 1/4 in 6.4 mm | 4.8 mm | 5/8 in 15.9 mm | 33.5 mm | |||
Stainless Steel 316/316L | 5/16 in 7.9 mm | 6.4 mm | 11/16 in 17.5 mm | 35.8 mm | |||
Stainless Steel 316/316L | 3/8 in 9.5 mm | 7.1 mm | 3/4 in 19.1 mm | 36.8 mm | |||
Stainless Steel 316/316L | 1/2 in 12.7 mm | 10.4 mm | 15/16 in 23.8 mm | 41.9 mm | |||
Stainless Steel 316/316L | 5/8 in 15.9 mm | 12.7 mm | 1-1/16 in 27.0 mm | 42.7 mm | |||
Stainless Steel 316/316L | 3/4 in 19.1 mm | 15.7 mm | 1-3/16 in 30.2 mm | 47.5 mm | |||
Stainless Steel 316/316L | 7/8 in 22.2 mm | 18.3 mm | 1-3/8 in 34.9 mm | 53.1 mm | |||
Stainless Steel 316/316L | 1 in 25.4 mm | 22.4 mm | 1-5/8 in 41.3 mm | 57.4 mm | |||
Stainless Steel 316/316L | 1-1/4 in 31.8 mm | 27.7 mm | 1-7/8 in 47.6 mm | 69.9 mm | |||
Stainless Steel 316/316L | 1-1/2 in 38.1 mm | 34.0 mm | 2-1/4 in 57.2 mm | 76.5 mm | |||
Stainless Steel 316/316L | 2 in 50.8 mm | 46.0 mm | 2-3/4 in 69.9 mm | 93.7 mm | |||
Brass | 1/16 in 1.6 mm | 1.3 mm | 5/16 in 7.9 mm | 17.3 mm | |||
Brass | 1/8 in 3.2 mm | 2.3 mm | 1/2 in 12.7 mm | 31.2 mm |

Straight Bulk Head Tube Fittings
Straight Bulk Head Tube Fittings are integral components in the fluid transfer industry, designed for secure connections and optimal performance. These fittings are especially useful in high-pressure systems where reliability and material integrity are critical. At Indspare, our collection of Straight Bulk Head Tube Fittings features superior-quality products from DK-Lok, a trusted name in industrial solutions. Each product is engineered with precision, offering superior sealing, easy installation, and compatibility with various systems. Whether for chemical processing, petrochemical systems, or other high-demand applications, these fittings provide unparalleled reliability.
